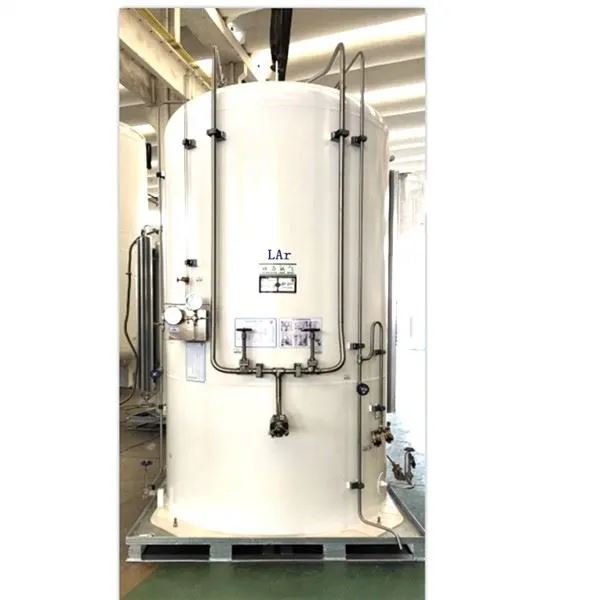

Geymslutankur fyrir fljótandi köfnunarefni
1 | Gerð nr. | MT3000-A | MT5000-A | MT7500 | |
2 | Gerð | Lóðréttur og flatur botn | Lóðréttur og flatur botn | Lóðréttur og flatur botn | |
3 | Hönnunarkóði | TSG 21, GB/T150, GB/T18442-2019 | |||
4 | Hönnunarþrýstingur (Innra ílát/ytri skel) | 3000MP 1.6MPa/-0.1MPa | 5000MP 1.6MPa/-0.1MPa | 7500MP 1,65MPa/-0.1MPa | |
3000HP 2.3MPa/-0.1MPa | 5000HP 2,3MPda/-0.1MPa | 7500HP 2,4MPa/-0.1MPa | |||
3000VHP 3.3MPa/-0.1MPa | 5000VHP 3.3MPa/-0.1MPa | 7500VHP 3,5MPa/-0.1MPa | |||
5 | Hámark Vinnuþrýstingur (Innra ílát/ytri skel) | 3000MP 1.6MPa/-0.1MPa | 5000MP 1.6MPa/-0.1MPa | 7500MP 1,6MPa/-0.1MPa | |
3000HP 2.3MPa/-0.1MPa | 5000HP 2,3MPa/-0.1MPa | 7500HP 2,3MPa/-0.1MPa | |||
3000VHP 3.3MPa/-0.1MPa | 5000VHP 3.3MPa/-0.1MPa | 7500VHP 3.3MPa/-0.1MPa | |||
6 | Hönnun hitastig (Innra ílát/ytri skel) | -196 gráður / 50 gráður | |||
7 | Fullt bindi | 3m3 | 4.99m3 | 7.5m3 | |
8 | Fyllingarhlutfall | 95 prósent | |||
9 | Aðalefni | Innra ílát/ þéttihaus | S30408 GB/T24511 | ||
10 | Ytra skel/ þéttihaus | Q345R GB/T713 | |||
11 | Þvermál (mm) | Innra skip | 1300 mm | 1550 mm | 2050 mm |
12 | Ytri skel | 1500 mm | 1750 mm | 2250 mm | |
13 | Fyllingarmiðill | MP gerð og HP gerð er hægt að fylla með fljótandi köfnunarefni, fljótandi súrefni og fljótandi argon; (VHP gerð er aðeins hægt að fylla með fljótandi köfnunarefni) | |||
14 | Einangrun | Fjöllaga einangrun með háu lofttæmi | |||
15 | Helium lekapróf | Já | |||
16 | Tómarúm millilagsleki og losunarhraði | Minna en eða jafnt og 1x10-6Pa.m3/s | |||
17 | Statísk uppgufunarhraði (fljótandi köfnunarefni) | Minna en eða jafnt og 0,66 prósent /d | Minna en eða jafnt og 0,45 prósent /d | Minna en eða jafnt og 0,4 prósent /d | |
18 | Pökkunarþrýstingur innra íláts þegar farið er frá verksmiðjunni | 20KPa | |||
19 | Verksmiðju tómarúm | Minna en eða jafnt og 0.001Pa | |||
20 | Málningarmerki málningarfilmuþykkt | 佐敦JOTUN 200um | |||
21 | Stuðningseyðublað | Hangur | |||
22 | Mál (L*B*H) mm | 2105*2110*3090mm | 2140x2260x3360mm | 2800x2780x3300mm | |
23 | Stærð undirvagns (L*B) mm | 1800*1800mm | 2000*2000mm | 2450*2450mm | |
24 | Hæð vökvainntaks (áfyllingargáttar) frá jörðu | 1070 | 1170 | 1170 | |
25 | Tóm þyngd (þar á meðal undirvagnsfesting) | 3000MP: 1890 kg 3000 hestöfl: 2058 kg 3000VHP: 2346 kg | 5000MP: 2786 kg 5000HP: 3100 kg 5000VHP: 3560 kg | 7500MP: 3390 kg 7500Hö: 3910 kg 7500VHP: 4575 kg | |
26 | Innra lagnaefni | Ryðfrítt stál S30408 GB/T14976 | |||
27 | Ytra lagnaefni | Ryðfrítt stál S30408 GB/T14976 | |||
28 | Merki | Samkvæmt kröfu viðskiptavinarins | |||
29 | Þrýstihækkanir | 25Nm3/klst | 25Nm3/klst | 45Nm3/klst | |
30 | Vaporizer | 75 Nm3/klst | 105 Nm3/klst | 150 Nm3/klst | |
